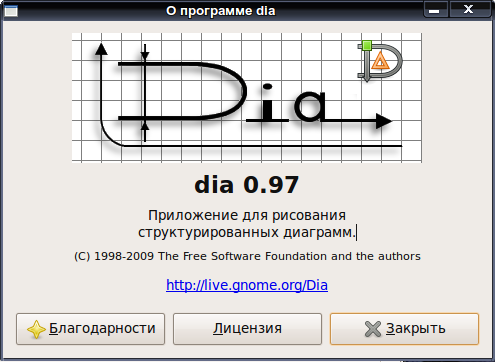

Dia

Приложение для рисования структурированных диаграмм.





Dia — очень мощный редактор векторной графики, полноценный редактор технических диаграмм, написан на C (си), является частью проекта GNOME Office, но может быть использован и независимо.





Dia это своего рода удобный набор-конструктор для блочного строительства диаграмм с максимальной скоростью и эффективностью.

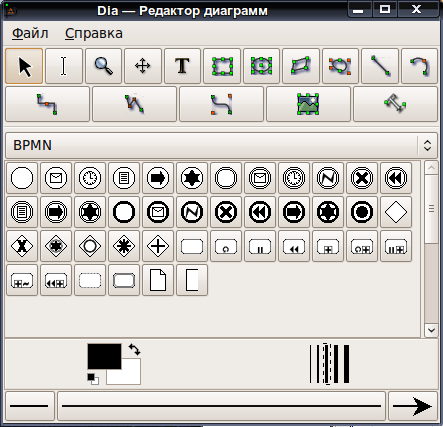

Dia позволяет создавать диаграммы любой сложности для различных целей и приложений: блок-схем алгоритмов программ, древовидных схем, статических структур UML, баз данных, диаграмм сущность-связь, радиоэлектронных элементов, потоковых диаграмм, сетевых диаграмм и других.





Простой, интуитивно понятный и в то же время удобный интерфейс Dia позволяет легко освоиться и начать чертить, используя быструю компоновку сколь угодно сложных схем из уже готовых изображений, объединенных в тематические наборы.

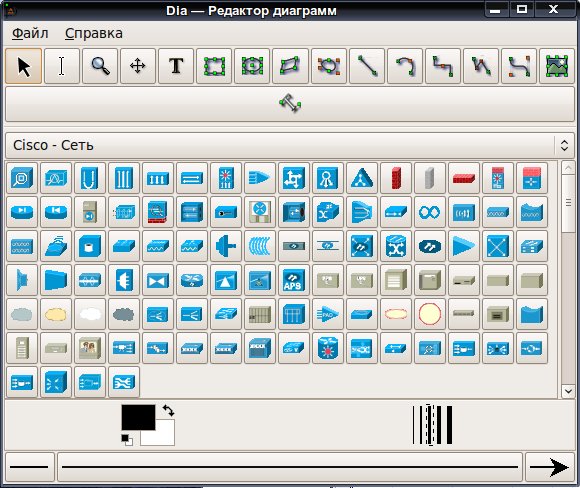

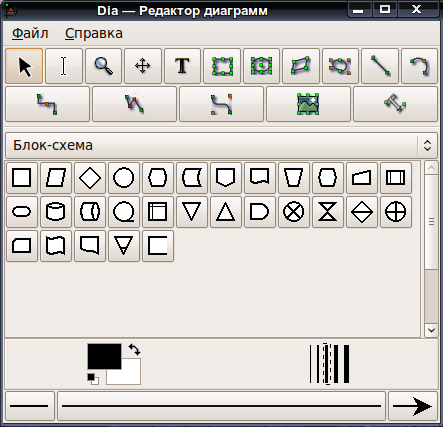

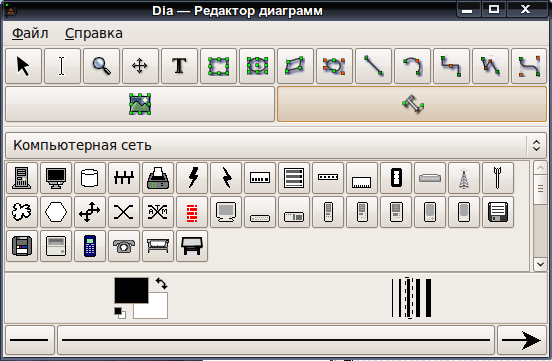

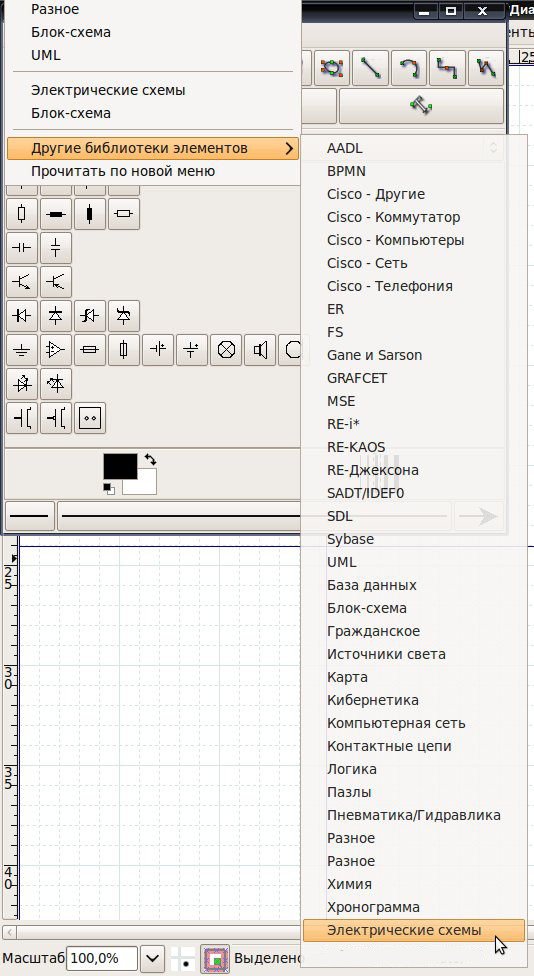

Имеются множество тематических наборов, среди них: вышки и подстанции, компьютеры и маршрутизаторы. наборы логических узлов, используемых при составлении блок-схем/графических описаний компьютерных программ и многое другое... Каждая фигура имеет несколько точек, к которым крепятся связующие линии и отдельные части схемы можно изменять/перемещать, не разрушая уже существующих связей.





Dia использует свой собственный формат файла (DIA), загружает и сохраняет диаграммы в упакованный XML файл, а так же поддерживает экспорт в множество форматов и может их печатать (включая многостраничные диаграммы и блок-схемы).

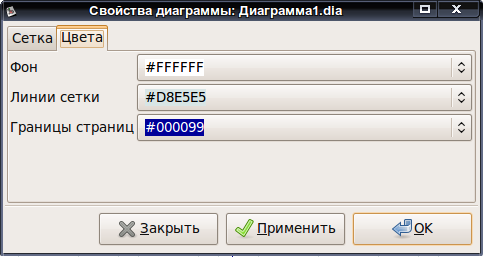

Dia имеет поддержку диаграмм потоков, структурных диаграмм, экспорт в Postscript, установку свойств по умолчанию (для добавляемых объектов), изменение цвета шрифта и заливки блоков.

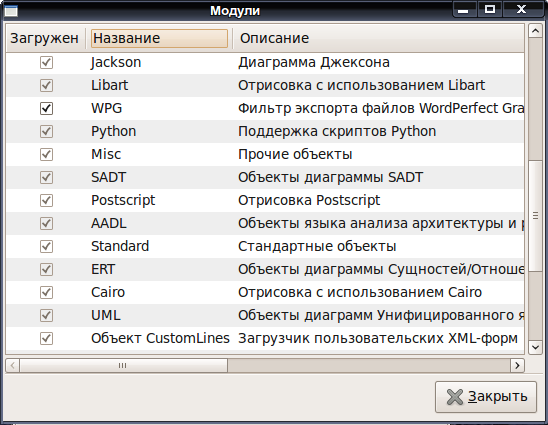

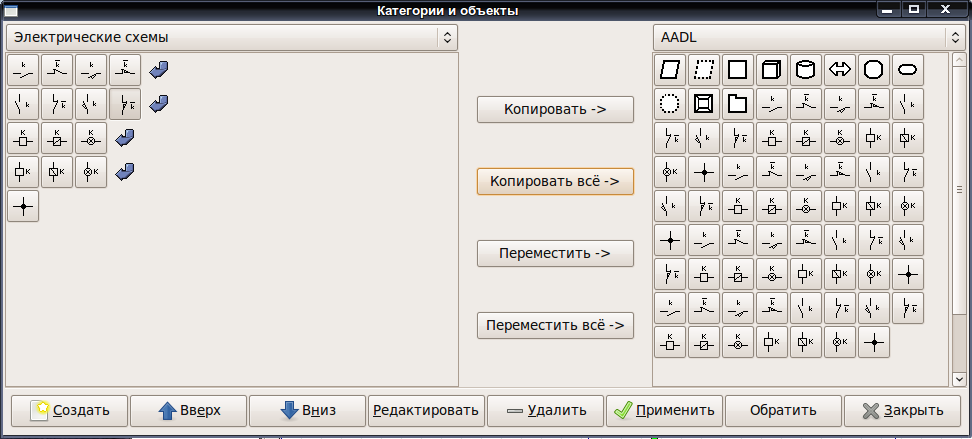

Dia легко расширяема новыми наборами объектов (есть возможность создавать собственные графические объекты), которые описываются с помощью файлов в формате основанном на XML.

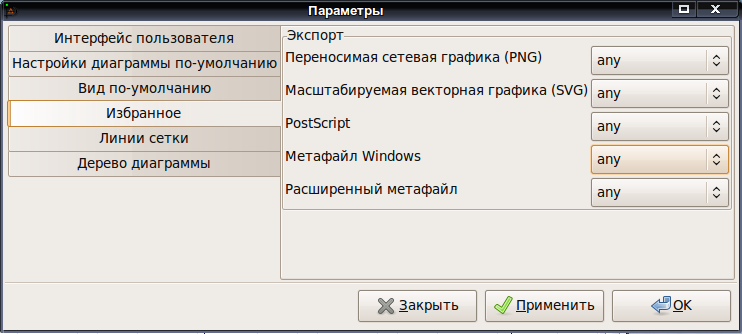

Dia позволяет экспортировать и сохранять диаграммы в форматы: EPS (Encapsulated PostScript), SVG (Scalable Vector Graphics), DXF (Autocad's Drawing Interchange format), CGM (Computer Graphics Metafile defined by ISO standards), WMF (Windows Meta File), PNG (Portable Network Graphics), JPEG (Joint Photographic Experts Group), VDX (Microsoft's XML for Visio Drawing).



Основные разработчики редактора: Ганс Брейер (Hans Breuer), Ларс Класен (Lars Clausen), Стеффен Мак (Steffen Macke), Самир Сахасрбуд (Sameer Sahasrabuddhe).





Лицензия GNU GPL
